Vakuumsysteme mit Oberflächenkondensatoren und

Flüssigkeitsring-Vakuumpumpe

Durch Kombination von Strahlpumpen mit Flüssigkeitsring-Vakuumpumpen können die Vorteile beider Systeme vereint werden. Flüssigkeitsring-Vakuumpumpen sind mechanisch arbeitende Pumpen mit beweglichen Teilen. Diese sind zwar störanfälliger als Strahlpumpen und teurer in der Anschaffung, im Betrieb allerdings kostengünstiger.

Derartige Systeme können barometrisch wie auch nichtbarometrisch aufgestellt werden. Strahlpumpen und Kondensatoren können horizontal oder vertikal montiert werden.

Vorteile

  • Trennung von Prozess- und Kühlmedium
  • kurze Anfahrzeit trotz Verzicht auf eine Anfahrstrahlpumpe
  • Möglichkeit der Mitförderung von Kondensat aus dem vorgeschalteten Kondensator

Nachteile

  • Verschmutzungsgefahr Prozess- und Kühlmediumseitig
  • erhöhter Wartungs- und Reparaturaufwand (mechanische Pumpe)
  • Gefahr der Materialschädigung durch Kavitation
  • Begrenzte Möglichkeiten in der Materialauswahl

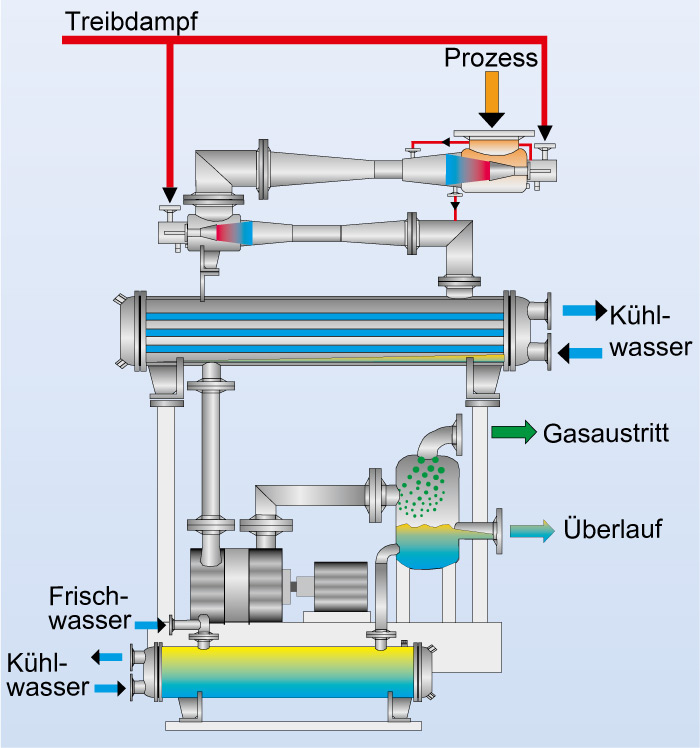

Vakuumsysteme mit Oberflächenkondensatoren und Flüssigkeitsring-Vakuumpumpe (Hybridsystem)
Vakuumsysteme mit Oberflächenkondensatoren und Flüssigkeitsring-Vakuumpumpe (Hybridsystem)
