Körting Venturiwäscher

Entstaubungsanlage, Bioethanol, Produktion, landwirtschaftliche Abfällen
Entstaubungsanlage zur Bioethanol-Produktion aus landwirtschaftlichen Abfällen. Der Körting Venturiwäscher reinigt einen mit organischen Stoffen beladenen Wasserdampf und sorgt für eine hohe Energieeffizienz des Prozesses.

Venturiwäscher werden hauptsächlich eingesetzt zur:

Entstaubung

Das Gas tritt seitlich oder axial in den Wäscher ein. Die Flüssigkeit wird im Gleichstrom zum Gas über eine oder mehrere Düsen, die gleichmäßig über den Querschnitt verteilt angeordnet sind, in den Wäscher eingedüst. Anschließend wird die Strömung durch Verengung des Querschnittes in der sogenannten Venturikehle stark beschleunigt. Das Gas und die Staubpartikel erreichen im Gegensatz zu den Flüssigkeitstropfen schnell Geschwindigkeiten bis zu 150 m/s. Es treten sehr hohe Relativgeschwindigkeiten zwischen dem Gas und der Flüssigkeit auf.

Die dadurch auftretenden Scherkräfte zerreißen die Flüssigkeitstropfen in feinste Tröpfchen. Gleichzeitig werden die im Gasstrom enthaltenen Staubpartikel aufgrund ihrer Massenträgheit den Stromlinien des Gases nicht mehr folgen können. Sie werden auf die Tröpfchen geschleudert und damit abgeschieden. Das Maß der Energieübertragung, die notwendig ist, um hohe Relativgeschwindigkeiten zu erzeugen, drückt sich im Druckverbrauch des Venturiwäschers aus. Dieser wird durch ein mechanisches Gebläse ausgeglichen.

Der nicht selbst fördernde Venturiwäscher ist besonders geeignet für die Abscheidung von Stäuben mit Partikelgrößen kleiner 3 μm

Vorteile der Körting Venturiwäscher

  • einfache und kompakte Bauweise
  • geringer Wartungsaufwand
  • hohe Betriebssicherheit und Anlagenverfügbarkeit
  • keine Brandgefahr im Wäscher
  • geringe Investitionskosten

Eine typische Körting Venturiwaschanlage besteht aus:

  • Venturiwäscher
  • Abscheidebehälter
  • Drall-Tropfenabscheider (DTA)

Der Venturiwäscher trennt Gas und Staubpartikel. Der anschließende Abscheidebehälter hat die Aufgabe, das gereinigte Gas und die Flüssigphase zu trennen und dient gleichzeitig als Pumpenvorlage für den Waschflüssigkeitskreislauf.

Der nachgeschaltete Drall-Tropfenabscheider (DTA) wird zur Abscheidung von im Gasstrom mitgerissenen Feintropfen eingesetzt. Je nach verfahrenstechnischer Anforderung können weitere Komponenten angereiht werden.

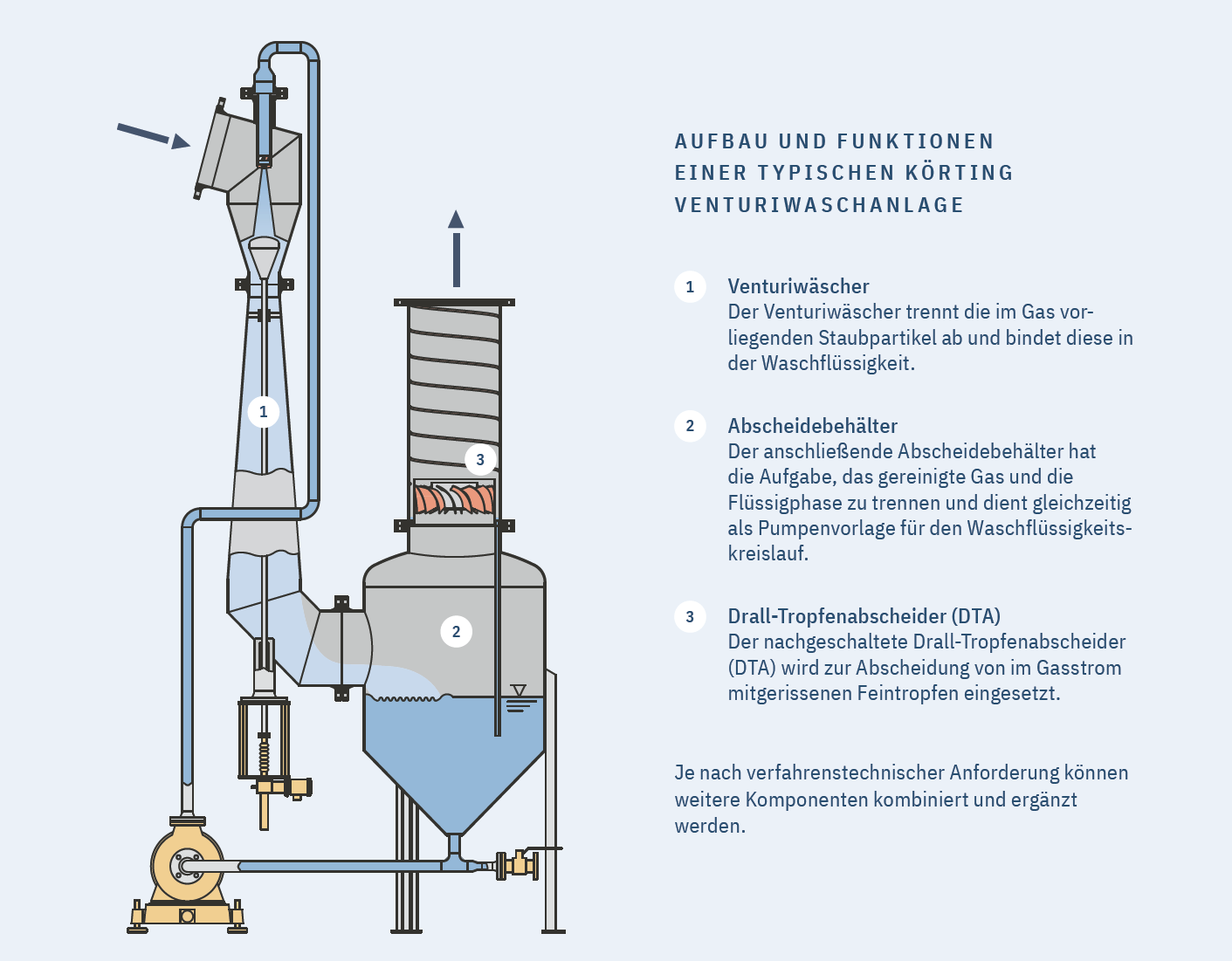

Funktionsbild eines Venturiwäschers
Funktionsbild eines Venturiwäschers

Anwendungen und Einsatzgebiete

Die nasse Fahrweise ermöglicht die Abscheidung von Stäuben

  • mit kritischen Eigenschaften, wie hygroskopisch, quellend oder klebrig, die eine trockene Abscheidung in Schlauchfiltern ausschließen
  • nach Trocknersystemen
  • aus Dampfsystemen mit heißem Kondensat als Waschflüssigkeit
  • nach Verbrennungsprozessen (z. B. Ruß) bei gleichzeitiger Kühlung der heißen Rauchgase
  • aus der Befüllung von Misch- und Rührsystemen

Baugrößen

Die Körting Venturiwaschanlagen werden ausschließlich geliefert als maßgeschneiderte Lösung für Gasströme von 1000 bis 125000 m³/h, in ein- oder mehrstufiger Ausführung

Werkstoffe

  • C-Stahl, Edelstahl
  • Stahl mit Beschichtung: Gummierung, Halar, etc.
  • Kunststoffe: GFK, PP, PVC, PVDF - ohne und mit Armierung
  • Sonderwerkstoffe

Highway-Effekt

Die Abscheideleistung des Venturiwäschers bemisst sich am gasseitigen Druckverbrauch. Dieser ist proportional der Relativgeschwindigkeit. Je höher die Relativgeschwindigkeit und damit auch der Druckverbrauch, desto kleinere Staubpartikel können abgeschieden werden. Vergleichbar ist dieser Vorgang mit dem Einfangen von Fliegen auf der Windschutzscheibe eines Autos auf der Autobahn. Je höher die Geschwindigkeit des Fahrzeugs, desto kleinere Fliegen werden auf der Windschutzscheibe eingefangen. Aus diesem Grund wird dieser Vorgang als Highway-Effekt bezeichnet.

Highway Effekt, Abgaswäscher, Abscheidung, Partikel
Der Highway-Effekt erläutert das Prinzip der Abscheideleistung des Venturiwäschers.

Entstaubung und Fraktionsabscheidegrade

Die Entstaubung ist abhängig von:

  • Durchmesser und Dichte der Partikel
  • Anzahl der Tropfen und Tropfendurchmesser
  • Relativgeschwindigkeit zwischen Tropfen und Partikel

Je größer die Staubdichte, der Durchmesser der Partikel, die Relativgeschwindigkeit zum Tropfen und je höher die Anzahl möglichst feiner Tropfen ist, desto besser wird die Abscheidung. Mit einer vorgegebenen Partikelverteilung kann auf Basis sog. Fraktionsabscheidegrade der notwendige Energieverbrauch (Ventilatorleistung) für einen  geforderten Gesamtabscheidegrad ermittelt werden. Ist die Partikelgrößenverteilung nicht bekannt, ist der Gesamtentstaubungsgrad nicht zu errechnen. Hier müssen Untersuchungen vor Ort oder Abschätzungen vorgenommen werden.
