Vakuumsysteme mit Mischkondensatoren

Nahezu unbegrenzte Anwendungsmöglichkeiten gepaart mit hoher Zuverlässigkeit im Betrieb, dazu individuell auf jeden Anwendungsfall ausgelegt, das sind Körting Vakuumsysteme mit Mischkondensatoren. Weltweit bewährte und weiterhin gefragte Lösungen für die  Prozessindustrie . Erfahren Sie auf den kommenden Seiten, in welchen Optionen der  Einsatz möglich ist.

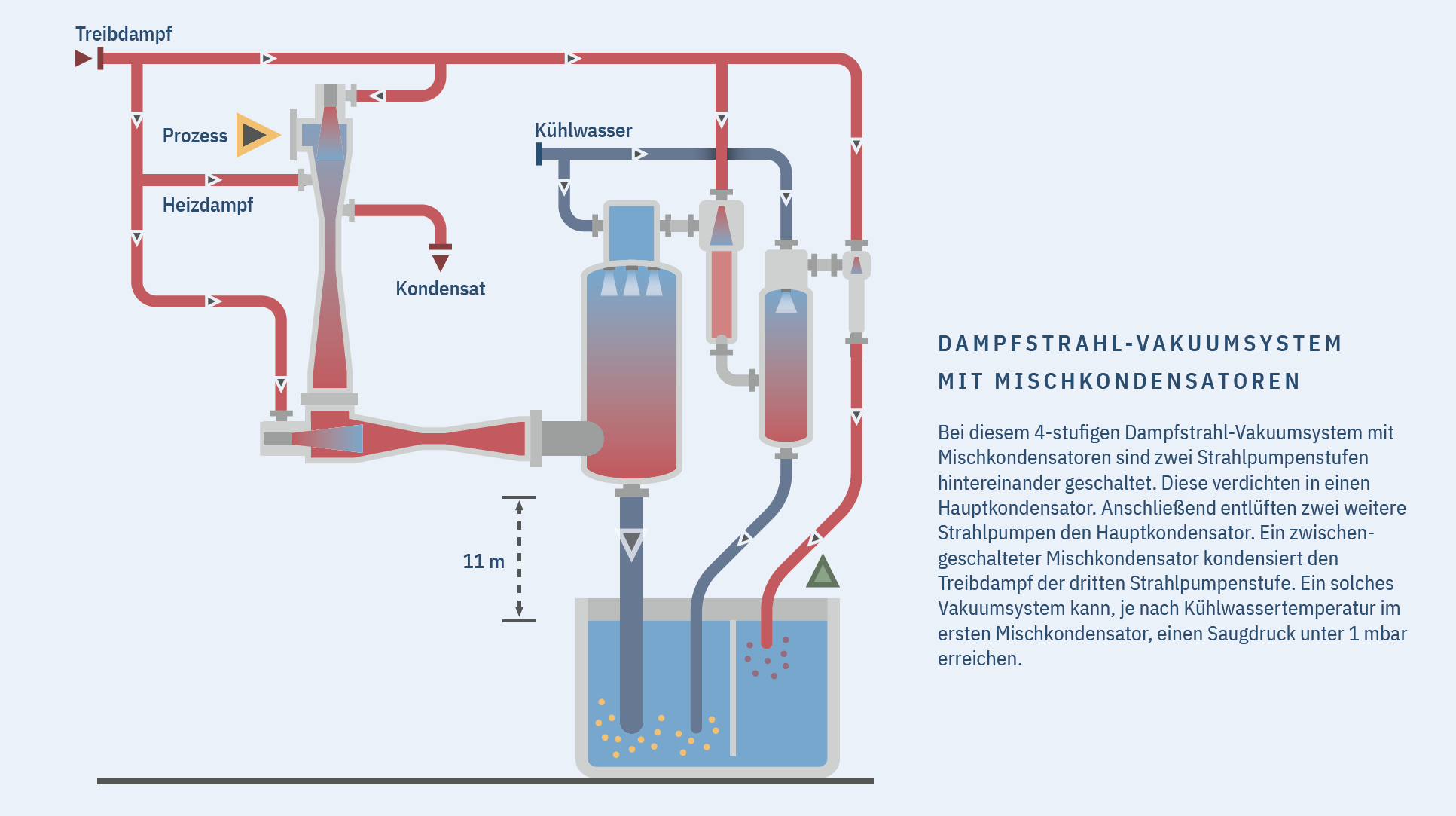

Das im Schema dargestellte Vakuumsystem erreicht einen Saugdruck von 1 mbar. Die Temperatur des Kühlwassers bestimmt den erreichbaren Druck im ersten Mischkondensator. In diesem Beispiel werden zwei Strahlpumpenstufen hintereinander geschaltet, um einen Saugdruck von 1 mbar bei minimalem Treibmitteleinsatz zu erreichen. Zwei weitere Strahlpumpenstufen verdichten  nicht kondensierte Bestandteile aus dem ersten Mischkondensator bis auf Atmosphärendruck. Auch hier wird durch einen zwischengeschalteten Mischkondensator der Treibdampf der vorgeschalteten Strahlpumpe kondensiert.

Vorteile auf einen Blick

• wartungsfreier, unempfindlicher Betrieb
• seit Jahrzehnten bewährt im Einsatz
• fast unbegrenzte Anwendungsoptionen

Nachteil

• Vermischung von Prozess- und Kühlmedium im Mischkondensator (kann durch ein Vakuumsystem mit Oberflächenkondensator ausgeglichen werden)

Lieferbare Optionen

• regelbare Vakuumsysteme mit Mischkondensatoren
• Vakuumsysteme mit Mischkondensator und Flüssigkeitsring-Vakuumpumpe
• Vakuumsysteme mit Mischkondensator in nicht-barometrischer Aufstellung
• Vakuumsysteme mit Mischkondensator in geschlossenem Alkalikreislauf (Kaltwasserbetrieb)
• Vakuumsysteme mit Mischkondensator in geschlossenem Alkalikreislauf (Kühlwasserbetrieb)
• Vakuumsysteme mit Prozessdampf betriebenen Strahlpumpen
